一、應用領域

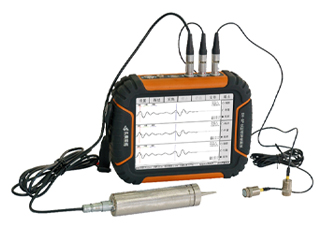

  XH-GP立柱埋深檢測儀適用于鋼制護欄立柱長度、埋深檢測。

二、支持標準

《鋼質護欄立柱埋深沖擊彈性波檢測儀》-（GB/T24967-2010）

《鋼質護欄立柱埋深沖擊彈性波檢測儀檢定規程》

《福建省公路鋼質護欄立柱埋深無損檢測技術規程》(DB35/T-1961-2021)

《河北省公路護欄鋼質立柱埋深無損檢測規程》(DB13/T 2728-2018)

《公路工程質量檢驗評定標準》（JTGF80-1-2017）

《江西省公路工程鋼制護欄立柱埋深（沖擊彈性波）無損檢測技術規程》（DB36/T 1613-2022）

三、工作原理

  XH-GP立柱埋深檢測儀采用超磁激振的方式誘發沖擊彈性波，根據彈性波的反射特性，利用超磁激振裝置在立柱頭截面上發出一個脈沖信號，該脈沖信號在立柱的端面發生彈性波反射。通過對采集到的彈性波反射信號分析判斷，從而計算立柱長度及埋深。

四、技術指標

1、符合國家標準GB/T24967-2010

2、顯示模式：8.4寸800×600高清晰度、觸摸液晶屏

3、超磁震源、收發同步、余震短、能量1-10級可調；

4、主機自動控制震源激發，無需另外接外置放大器；

5、嵌入式Windows操作系統、高穩定性、超強兼容性；

6、傳感器通道數：2通道；

7、信號通道數：3通道；

8、觸發方式：信號觸發、同步觸發

9、檢測范圍：0.7m～5.0m；

10、采樣間隔：2 ~ 65535 us；

11、采樣點數：512、1024點可切換；

12、測試精度：平均測量誤差不大于±4%或不大于±8cm；

13.具有波速校正功能；

14.具有頻譜輔助分析，

15.現場檢測自動計算立柱埋深結果；

16.便攜式手持設計、便捷、小巧；

17.采用A8+ARM主控單元、低功耗、有效工作時間長達8小時；
