一、用途

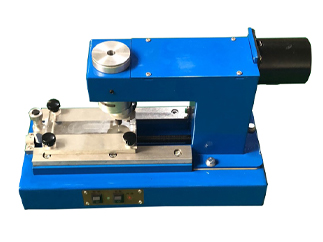

QFD型電動漆膜附著力試驗儀適用于測定各種涂膜對被涂物表面的附著能力。

二、結構原理

本儀器為臺式，共分為四個部分。

1、 主傳動部分是由電機、齒形帶、齒形帶輪、斜齒輪傳動及描繪頭等組成。描繪頭是由機頭絲杠、絲母以及偏心頭組成。

2、 工作臺部分是由絲杠、半開螺母及試驗臺等組成。

3、 機座是由滑軌及電器控制組成。電器控制包含刺透顯示電路及控制電機電路。

4、 限行程控制裝置是由止動能頭以及微動開關組成。

三、規格

1、 描繪圖形直徑：0—10.5mm。

2、 工作臺有效面積：50*100mm.

3、 加重塊共四個，500克一個、200克兩個、100克一個。

4、 針頭采用鋼制唱針，使用5次就予以更換。

5、 工作臺有效行程不小于80mm。

四、使用方法

1、 按規定要求準備樣板。

2、 檢查鋼針最好一開始使用就換上新鋼針（針尖距工作臺面約3mm）。

3、 裝針尖的偏心位置按所要求的描繪直徑調節好，然后用螺釘緊固。

4、 將準備好的樣板的涂膜面朝上安裝在工作臺上用壓板壓緊。提起可動半螺母將工作臺移至外端。

5、 閉合電源開關，閉合電機開關描繪頭旋轉撥動壓桿加砝碼到刺透顯示燈亮為止，放下半開螺母。

6、 根據園滾線圖形判斷該涂膜的試驗附著力。
