一、用途：

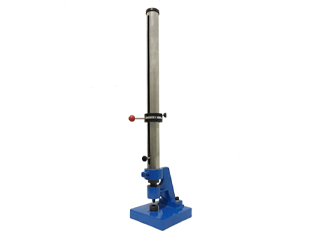

  QCJ-50/100型漆膜沖擊器是北京天地星火科技發展有限公司引用GB/T1732-2020標準并參照國外同類產品設計制造的。它利用重錘的重 量在不同高度以自由落體所產生的沖擊力來測試漆膜破壞的程度。其特點結構簡單，操作方便，安全可靠便于在實驗室及施工現場做試驗。

二、技術參數：

1 、重錘重量：1000g

2 、沖頭直徑：8mm

3 、最大沖擊高度：50cm/100cm(分度值：1cm）

4、 沖擊桿插入枕墊塊凹孔深度為2毫米

5 、枕墊塊邊緣曲度半徑為2.5~3.0毫米，凹孔直徑為15毫米

6 、外形尺寸：180*160*800/200*200*1250(長*寬*高）

7 、整機重量：8kg/12kg

三、使用方法

  把被側板放在沖擊器底板上，旋松套筒環上兩螺絲，調至所需沖擊高度（以套筒環的上沿為準）。用左手握住套筒環上的手柄，向右轉，使三個環的開口一致。用右手握住重錘手柄，向上提重錘，使重錘手柄嵌入環的開口中。再把套筒環左轉，使重錘固定。沖擊時右轉套筒環，重錘就以自由落體的方式沖擊沖頭。取下試板，同時記錄重錘落下的高度，用放大鏡觀察，判斷有無裂紋剝落等現象。

注意 ： 切記無試板沖擊，以免沖擊頭損壞！
