一、性能特點

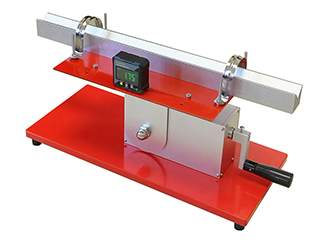

ZTT-970通信管內壁靜摩擦系數測試儀是北京天地星火科技發展有限公司專為生產、質量監督、工程施工和監理等單位測量通信管內壁靜摩擦系數而設計和生產的。具有結構合理、操作簡單、使用性廣、測量精度高、測量安全可靠等特點，儀器主要由可調整底座、角度調整機構（螺紋傳動機構,軸承支撐,螺桿,波紋輪和連桿）、通信管安裝底座、安裝卡,緊固活節螺桿,坡度規與垂掛體,碟形螺帽和標定用通信管及標準棒等組成。

二、符合標準

GB/T24456-2009《高密度聚乙烯硅芯管》

JT/T 683-2009《通信管道靜擦系數測量?jī)x》

JT/T496-2018《公路地下通信管道高密度聚乙烯硅芯塑料管》

YD／T 841—2008《地下通信管道用塑料管》

  DL/T 802.1-2023《電力電纜導管技術條件》

三、技術參數

● 測量范圍：0～45°
  ● 測量分度值：2.0′
  ● 試棒重量：270g±5g

● 試棒光潔度：0.20-0.50μm 或 6.3μm

● 試棒材料邵氏硬度：HD59±2

● 測試管徑范圍：常規70mm以內，非常規可定制

四、結構組成

ZTT-970通信管內壁靜摩擦系數測試儀主要有以下幾部分組成：

3.1   底座

3.2   手搖輪及傳動桿

3.3   蝸輪蝸桿

3.4   上底板

3.5   角度尺及副尺

3.6   V型卡鐵及水平裝置固定夾

3.7   試棒及鏈繩
