一、應用領域及使用方法
ZTT-940錘擊試驗裝置，適用于熱浸鍍鋅層附著性試驗，如隔離柵和波形梁鋼護欄等公路專用鋼構件。
ZTT-940錘擊試驗裝置，可用于試驗室，也可用于現場測量。

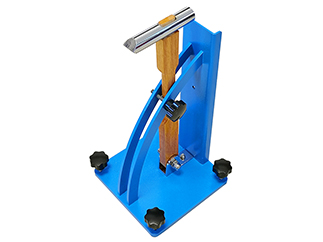

ZTT-940錘擊試驗裝置，由錘頭、錘柄及底座三個部件組成。鋼構件鍍鋅層附著性能測定儀工作原理如下：將底座固定于水平穩定的臺架上，試件表面應保持與底座同樣高度，并與其處于同一水平面上。試驗時錘柄垂直于臺架保持穩定后，使錘柄與錘頭自由落下，以4mm的間隔平行打擊試件表面5點，查看試件表面鋅層狀態。
二、符合標準
GB/T2694-2010《輸電線路鐵塔制造技術條件》
JT/T281-2007《公路波形梁鋼護欄》
JT/T684-20077《鋼構件鍍鋅層附著性能測定儀》
JT/T374-1998《隔離柵技術條件》
JJG(交通)082-2007《鋼構件鍍鋅層附著性能測定儀》
YDT757-2013《角鋼類通信塔技術條件》
GB/T2694-2018《輸電線路鐵塔制造技術條件》
QB/T1453-20033《電纜橋架》
三、技術要求
1、結構
ZTT-940錘擊試驗裝置由錘頭、錘柄及底座三個構件組成。
2、外觀
錘頭表面應光滑、平整、不易磨損和無銹蝕；錘柄表面應光滑、平整、無毛刺。
錘頭與錘柄結合應牢固；底座與錘柄之間應活動靈活。
3、 外形尺寸
錘頭、錘柄及底座公稱尺寸及允許偏差見圖 1 和表 1 所示。
表1錘頭 、錘柄及底座公稱尺寸及允許偏差
構件 名稱 | 公稱尺寸及允許偏差 |
錘頭 | L(mm) | F(mm) | ￠1(mm) | ａ(?) | 錘刃切面平整度（UM） | 刃口寬度（mm） |
100±2 | 60±1 | 20±1 | 90±1 | ≤8 | ≤0.1 |
錘柄 | A(mm) | B(mm) | C(mm) | D(mm) | ￠2(mm) | N(mm) |
275±5 | 100±2 | 105±2 | 27±1 | 20±1 | 15?-1 |
底座 | E(mm) | H(mm) | G(mm) | K(mm) | M(mm) |
|
25±1 | 30±1 | 15±1 | 22±1 | 60±1 |
|
4、材料和質量
錘頭采用45號鋼，質量為210g,表面鍍鉻。
錘刃硬度（肖氏）不低于40HS。
錘柄采用橡木，質量為70g。
底座采用Q235鋼，表面鍍鉻。
