一、 應用領域

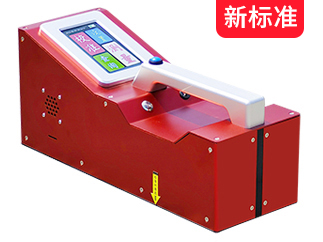

   ZTT-302型雨夜標線逆反射測量儀,是為響應新標準《GB∕T 16311-2024道路交通標線質量要求和檢測方法》要求，北京天地星火科技發展有限公司研制、開發、生產的便攜式逆反射標線測量儀，支持干燥、潮濕、雨夜條件下的標線逆反射亮度系數測量，可測雨夜標線、振蕩標線和其他各種熱熔標線，以及新標準中的Ⅰ型和Ⅱ型反光標線都能測。

將于2025年3月1日實施的新標準中，明確將標線分為2種：Ⅰ型反光標線為非雨夜反光標線、Ⅱ型反光標線為雨夜反光標線。

且對于“Ⅱ型反光標線即雨夜反光標線”的逆反射亮度系數的測量方法，規定了不同的測量儀器，即ZTT-302型雨夜標線逆反射測量儀。Ⅰ型反光標線其中黃色標線、突起(振動)標線和自排水標線適用Ⅱ型雨夜標線逆反射測量儀。

二、 符合標準

   JJG (交通) 059-2004《逆反射測量儀檢定規程》

   GB/T16311-2024《道路交通標線質量要求和檢測方法》

   GB/T16311-2009《道路交通標線質量要求和檢測方法》

   GB/T 26377-2010《逆反射測量儀》

   DB36T978-2017《雨夜道路交通反光標線質量要求和檢測方法》

   DB51/T 2429-2017《雨夜公路交通反光標線質量要求和檢測方法》

   JJF1809-2020 《逆反射測量儀校準規范》

   美國ASTMD4061-94

   德國DIN67520，67521

三、 功能特點

   1、一鍵標定：白色與黃色標準系數方便快捷

   2、開放光路：無需遮擋外界光

   3、支持雨夜、干燥、潮濕路面：熱熔標線與震蕩標線測量

   4、數據存儲功能：TF數據存儲卡可聯機電腦查看數據

   5、顏色自動識別測量：無需手動切換

   6、LED日光顯示屏：室外測量數據清晰可見

   7、語音播報：測量數據即時聽，高效

   8、溫濕度顯示：溫濕度實時顯示

   9、國際標準：符合國標要求，接軌國際標準

   10、 藍牙打印機：現場打印數據

   11、 讀數清晰：人體工學視覺設計

   12、 輕便防銹蝕：鋁制合金主機

   13、 攜帶方便：主機外觀精致小巧

四、 技術參數

逆反射標線測量儀-技術參數

觀測角度：α=1.05°

入射角度：β=88.76°

互補角度：1.24°

光源色溫：2856K ±50K（開放光路）

探測器：硅二極管+ V（λ）矯正器，符合CIE標準光度觀測者光譜光視效率的要求

重復性測量誤差：≤2%

逆反射系數R’的測量范圍：0-5000 mcd·lx-1·m-2

電池連續工作時間：≈72 小時

存儲容量： ＞15萬條

屏幕： 4.3寸高清IPS電容觸摸屏 (分辨率800*480)

電腦聯機：支持

自動關機：支持（可自行設置自動關機時間）

語言：中文/English

語音開關：可自主設定

背光調節：支持

日期顯示及設置：支持

藍牙打印機：標配

顏色識別；標配

開放光路：支持

數據修正：支持

充電方式：220VAC 50HZ； DC8.4V

電源供應：鋰電（6600mah）

防護等級：IP54

使用溫度：-15°C ~ +50°C

儲藏溫度：-30°C ~ +85°C

操作濕度：10 ~ 90%，無結露

體積 (長x寬x高)：355mm * 132mm * 150 mm

凈重量 ：3.6kg(主機)

包裝箱 ：塑料儀器箱（抗摔抗震）

人工連續降雨模擬噴淋裝置-技術參數

連續降雨環境箱尺寸：長610mm寬400mm高810mm

箱主體材質：鋁合金材質

箱頂部材質：透明亞克力材質

電動水泵供電方式：電池驅動

電動水泵壓力：0.48MPa

電動水泵流量：(0.8～3.5)L/min

便攜式蓄水箱容積：≥ 15 L

五、【2024新標準】重點解讀

   《GB-T 16311-2024》 道路交通標線質量要求和檢測方法

  ★ 明確將標線分類2種類型：Ⅰ型反光標線為非雨夜反光標線、Ⅱ型反光標線為雨夜反光標線

   Ⅰ型反光標線

    測量儀選擇：便攜式標線逆反射測量儀，選擇觀測角為1.05°、入射角為88.76°。

                       （其中黃色標線、突起(振動)標線和自排水標線適用Ⅱ型雨夜標線逆反射測量儀）

    測試評估 : Ⅰ型反光標線的初始逆反射亮度系數按下表分級,應滿足夜間視認要求。

                     白色Ⅰ型反光標線的初始逆反射亮度系數應不低于150mcd·m-·lx,

                     黃色Ⅰ型反光標線的初始逆反射亮度系數應不低于100mcd·m·lx

   Ⅱ型反光標線

    測量儀選擇：便攜式標線逆反射測量儀，應具備在干燥、潮濕、連續降雨條件下均能測量反光標線逆反射亮度系數的功能。

         測試步驟（干燥）: 同Ⅰ型反光標線

         測試步驟（潮濕）: 應使用潔凈水，將其均勻撒布在反光標線涂層表面，并使用雨水遮蔽器防止水珠濺射到測試儀上。

                                      用水桶在3s~5s 內將3L潔凈水均勻傾倒在標線待測試區域。停止酒水后并開始計時，用逆反射標

                                      線測量儀測量停止酒水后45s的逆反射亮度系數。（其他同Ⅰ型反光標線）

         測試步驟（雨夜）:

     1.將人工連續降雨模擬噴淋裝置置于標線表面,確保降雨區域和測試區域一致

2.人工連續降雨模擬噴淋裝置由連續降雨環境箱、電動 水泵和便攜式蓄水箱組成。連續降雨環境箱尺寸(長X寬X高)為610mmX400mmX810mm,箱主體為鋁合金材質,頂部宜采用透明材質,便于測試觀察,箱上部安裝噴淋頭,噴淋后模擬連續降雨條件;電動水泵壓力為0.48 MPa、流量為0.8L/min~3.5L/min,由安裝在底座上的電池驅動:便攜式蓄水箱容積不小于 15 L。

3.打開人工連續降雨模擬噴淋裝置的降雨開關,檢查壓力、噴淋頭霧化效果,確保連續降雨環境箱內降雨能夠均勻噴酒在測試區域,且降雨量為(50±5)mm/h。

4.將逆反射標線測量儀置于對應位置,以便于其通過開口測試連續降雨環境箱中的測試區域,測試示意如上圖所示。

5.打開人工連續降雨模擬噴淋裝置,使雨水完全浸潤濕透測試標線。

6.標線完全浸潤濕透之后,保持連續降雨的狀態,開始測量,每隔10s,記錄測量數據,連續6次測得逆反射系數無明顯增大或減小趨勢時,即認為逆反射亮度系數達到穩定狀態。

7.如果在5min之內沒有達到穩定狀態,測試失效。達到穩定狀態后,開始記錄測量數據,每隔10s連續記錄3次數據。

8.其他同Ⅰ型反光標線

   測試評估:Ⅱ型反光標線的初始逆反射亮度系數應滿足夜間視認要求。

                 Ⅱ型反光標線應在干燥、潮濕及連續降雨條件下具備逆反射性能,在雨夜具有良好的視認效果。
