一、產品概述

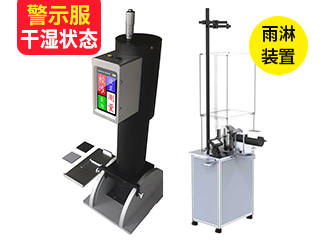

ZTT-101A逆反射系數測試儀，由北京天地星火科技發展有限公司研發和生產的，用于各種反光材料、警示服、反光校服、反光背心、發光膜等材料在干狀態和淋雨狀態(即：濕狀態)下反光性能（逆反射系數）的評定。

★ 觀測角和入射角，可任意定制角度

二、符合標準

GB 20653-2020 《防護服裝職業用高可視性警示服 附錄C 逆反射系數測定方法》

GB 20653-2020 《防護服裝職業用高可視性警示服 附錄E 淋雨狀態反光性能測試方法》

GB/T 38046-2019《汽車乘員反光背心》

GB/T-28468-2012《中小學生交通安全反光校服》

GB/T 33536-2017《防護服裝 森林防火服》

GA 446-2003《警服 反光背心》

GB/T18833-2002《公路交通標志反光膜》

GB/T 26377-2010 《逆反射測量儀》

JT/T 612-2004 《逆反射測量儀》

ASTM E808 《逆反射描述標準》

ASTM E809 《逆反射器光學性能的測量》

ASTM E810 《反光膜逆反射系數測試方法》

DIN 67520 《交通安全用反光材料 反光片的最低光度要求等標準》

三、技術指標

  【逆反射系數測試儀】

1. 觀測角（α）：0o～2.0o范圍內連續可調，讀數精度為0.002o；

2. 入射角（β）：-45o～+45o范圍內連續可調，讀數分度為1o；

3. 光源色溫：2856K（即標準A光源）；

4. 探測器：硅二極管，經濾光器修正后符合CIE標準光度觀察者光譜光視效率V（λ）的要求；

5. 探測器孔徑對試樣的張角：12′；

6. 逆反射系數測量范圍：0～3000cd·lx-1；

7. 分辨率：0.1 cd·lx-1；

8. 供電：鋰電池供電，連續工作時間48h。

9. 可一次校準12對角度

10. 數據儲存 : 10000條測試信息

11. 屏幕 : 4.5" 854x480 (觸摸屏)

12. 存儲方式:TF存儲卡

13. 充電方式: 220V AC 50HZ； DC8.4V

14. 電源供應 : 鋰電（6600mah）

15. 使用溫度 : -10°C ~ +40°C

16. 儲藏溫度: -30°C ~ +75°C

17. 操作濕度 : 10 ~ 90%，無結露

18. 2種菜單模式：中英雙語，可任意切換

【淋雨狀態反光性能測試裝置】

1、噴嘴距離試樣1000mm，可調整角度使得噴出的水柱在垂直方向成10±1°角撞擊試樣。試樣架和噴嘴密封在罩子中，以避免光學測量設備接觸水。

2、采用大面積剛性透明塑料材料制作的罩子，并至少保留一塊可移動的板或門，便于觀察和操作。

3、邊長為150mm的正方形孔用于作為光線的通道，檐槽用于幫組方孔擋住落水。

4、罩子接近方孔的部位噴上無光的黑漆，以減少散射。

5、噴嘴含一直徑1.19mm的口和設計恰當的給水管，確保產生穩定均勻的錐形水柱。

6、校準光學測試設備，分別在干狀態和濕狀態校正測量設備的道反射系數R’，確定在干濕兩種狀態之間散射光變化的校正因數（確定在兩種狀態之間R’的變化量）

7、儀器可調節噴嘴和供水，使整個試樣表面都在噴水包圍之中，撞擊試樣表面的水流和試樣表面的夾角應為10°，不小于5°，在試樣表面形成水膜。撞擊試樣表面的水流量應與實際降雨等同，降水速度相當50/tan10°mm/h(284mm/h）。在測量之前，先使噴水在穩定狀態下保持至少2min ；并在整個測量過程中，保持穩定噴水狀態。

8、撞擊試樣表面的水流速按如下方法確定：標記出樣品支架的幾何中心，并將其轉至水平。噴射水流圓錐面的近似中心應與樣品支架的幾何中心重合。將蓋有頂蓋的收集器放于樣品支架的幾何中心上。打開噴射開關，調節噴嘴水壓使噴射處于穩定狀態，并持續2 min 以上。移開收集器蓋，同時打開記時器，噴注一段時間（至少1 min）的水，然后立即蓋上收集器。移開收集器，放在一個水平面上，測量水深。根據水深和水的噴注時間來計算水的流速。

9、收集器為圓柱型、平底、直邊，透明材質，底面積為85cm2，高度為65mm。

10、亞光玻璃罩：長460×寬360×高400（mm），開口尺寸150×150±0.1（mm）

11、入射角β1：0°～40°可調，分辯率：0.1°

12、入射角轉速：12°/s

13、電源：Ac220V，50Hz，1kw

14、外形尺寸：長度630mm，寬度430mm，高度1900mm

15、重量約：80kg

四、測試程序

校準光學測試設備,分別在干狀態和濕狀態校正測量設備的逆反射系數R,確定在干濕兩種狀態之間散射光變化的校正因數(確定在兩種狀態之間R的變化量)。

將邊長不小于50mm的平整、正方形試樣安裝在垂直試樣架上的垂直平面上,試樣架在任何點上不得突出于試樣的邊緣。如果材料是方向敏感性反光材料(如6.1所述),試樣的安裝應使得逆反射系數R的測量在測得干狀態試樣最小逆反射系數值的旋轉角條件下進行。調節噴嘴和供水,使整個試樣表面都在噴水包圍之中,撞擊試樣表面的水流和試樣表面的夾角0應為10°,不小于5,在試樣表面形成水膜。撞擊試樣表面的水流量應與實際降雨等同,降水速度相當于(50/tan10°)mm/h(284 mm/h)。在測量之前,先使噴水在穩定狀態下保持至少2min;并在整個測量過程中,保持穩定噴水狀態

撞擊試樣表面的水流速按如下方法確定:標記出樣品支架的幾何中心,并將其轉至水平。噴射水流圓錐面的近似中心應與樣品支架的幾何中心重合。將蓋有頂蓋的收集器放于樣品支架的幾何中心上。打開噴射開關,調節噴嘴水壓使噴射處于穩定狀態,并持續 2min 以上。移開收集器蓋,同時打開記時器,噴注一段時間(至少1min)的水,然后立即蓋上收集器。移開收集器,放在一個水平面上,測量水深。根據水深和水的噴注時間來計算水的流速。重復這一步驟,直至流速等于(50/tan10°)mm/h(284mm/h)。收集器應為圓柱型、平底、直邊和透明。底面積應大于25cm’,高度應不超過70mm。

五、裝箱清單
