應用領域

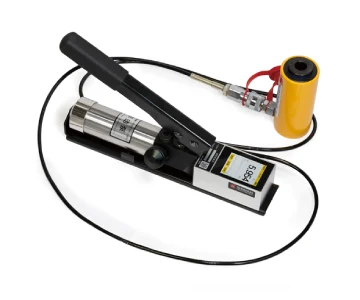

• HC-VnS 系列微型拉拔儀主要適用于各種錨桿、鋼筋、膨脹螺栓等錨固件的錨固力檢測，測試量程細化，完全符合新標準對Φ6 ～ Φ12 鋼筋拉拔的要求，可以用于拉結筋的錨固力檢測。

功能特點

• 彩色高清觸控大屏幕，支持全屏觸控交互操作，使用便捷效率更高；

• 荷載-時間（F-t）曲線、力值同屏顯示，檢測過程數據完整記錄；

• 加載速度提示功能，輔助勻速加載更符合規范要求；

• 自帶藍牙模塊，支持連接海創APP實現數據上傳；

• 滿足持荷5分鐘，降荷值小于5%的規范要求；

• 數據峰值保持，數值10段折線自動修正；

• 大容量內存，可存儲4000條數據

• 內置大容量鋰電池，連續工作超過3天

• 采取過載保護結構 , 在空載超過量程時不會使油缸損壞 , 可盡管放心使用。

依據標準

• GB 50367-2013《混凝土結構加固設計規范》

• GB 50330-2013《建筑邊坡工程技術規范》

• JGJ 120-2012《建筑基坑支護技術規程》

• T/CECS 22-2024《巖土錨桿技術規程》

• GB 50007-2011《建筑地基基礎設計規范》

• JGJ 145-2013《混凝土結構后錨固技術規程》

• GB 50550-2010《建筑結構加固工程施工質量驗收規范》

• GB 50203-2011《砌體結構工程施工質量驗收規范》

技術指標

• 產品型號： HC-V1S；HC-V3S；HC-V5S

• 測量范圍： 0~10kN；0~30kN；0~50kN

• 油缸中心孔： 18mm；18mm；18mm

• 油缸行程： 50mm；50mm；50mm

• 分辨率： 0.001kN

• 精度： ±1%

• 錨具： Φ6-12

• 重量： 手動泵 2kg，液壓油缸 2kg，整機重量 7kg
