應用領域

• 利用低應變反射波法，對建筑行業、交通行業、公路、鐵路、橋梁、碼頭等領域，進行基樁完整性檢測，判定樁身缺陷的程度及位置。

功能特點

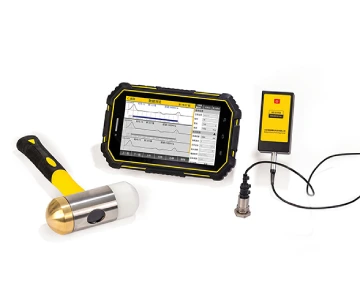

• 獨立采集器與主機無線連接，20 米內數據實時傳輸，可遠距離指揮檢測；

• 全新采集器，真 24 位A/D數據采集，樁底信號更清晰；

• 頻域分析功能，整樁頻率及缺陷頻率計算方便快捷；

• 工業級三防平板電腦，Andriod 操作系統，觸屏操作簡單便捷；

• 高性能處理器，7 寸真彩液晶顯示屏，數據清晰顯示；

• 數據文件可實時上傳至云服務器，實現野外數據遠程實時傳輸和管理；

• 專業數據處理分析軟件，功能全面，打印設置靈活，快速分析檢測數據，生成檢測報告。

依據標準

• JJG 930-2021 《基樁動態測量儀》

• JGJ 106-2014 《建筑基樁檢測技術規范》

• JTG/T 3512-2020 《公路工程基樁檢測技術規程》

• TB 10218-2019 《鐵路工程基樁檢測技術規程》

• SJG 09-2015 《深圳市建筑基樁檢測規程》

• DG/TJ 08-218-2017 上海市《建筑地基與基樁檢測技術規程》

• JG/T 518-2017 《基樁動測儀》

• DBJ/T 15-60-2019 廣東省《建筑地基基礎檢測規范》

• JGJ/T 422-2018 《既有建筑地基基礎檢測技術規程》

• JGJ 340-2015 《建筑地基檢測技術規范》

技術指標

• 操作系統 ： Android

• 主控單元：高性能 ARM 處理器

• 顯示屏：7 寸真彩液晶顯示屏 分辨率：1280*800

• 存儲容量：64GB 內部存儲空間（支持 Micro-SD 卡擴容）

• 操作方式：電容觸屏

• 轉存方式：WIFI、U 盤、USB 線

• A/D采樣精度：24 位

• 采樣頻率：6kHz、12kHz、24kHz、36kHz、48kHz、72kHz六檔可選

• 采樣長度：1024、2048、4096 三檔可選

• 傳感器類型：加速度傳感器

• 傳感器靈敏度：≥100mV/g

• 傳感器量程：50g

• 頻率范圍：0.5Hz-9kHz

• 分辨率：0.0002g

• 抗沖擊：1500g

• 儀器增益：1、2、4、8 倍可調

• 供電方式：內置 - 鋰電池不可拆卸

• 工作時間：采集器工作時間≥ 8（h）；平板工作時間>15（h）

• 網絡連接方式：WiFi、藍牙

• 工作環境溫度：-10 ～ 50（℃）

• 工作環境濕度：≤ 90%RH

• 云上傳：支持

• 工作模式：單速度模式

• 通道數： 1 通道

• 平板尺寸（mm）：215.6*135.8*18.9

• 平板重量：558g
