應用領域

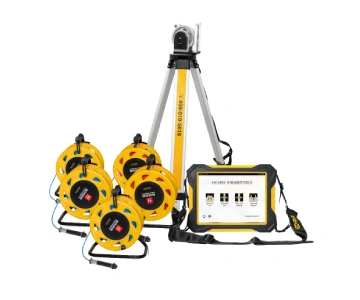

• HC-U98多通道超聲測樁儀是應用超聲脈沖技術對混凝土基樁完整性進行檢測的專用儀器，該儀器采用全新技術，能夠完成5管（8/10個剖面）全組合檢測，算法極大提升，測點精度至1cm，有效提高大直徑樁的檢測效率。

功能特點

• 一次提升可完成5管（8/10個剖面）全組合檢測，大幅提升工作效率；

• 內置全網通4G模塊和SIM卡，支持?jǐn)?shù)據實時上傳；

• 全新深度計數輪設計，新增壓線鎖緊扣，操作更加便捷，可無線連接主機；

• 12.1 寸高清晰、高亮度工業顯示屏，觸屏操作，全新交互界面，簡單方便，穩定可靠；

• 首波自動獲取，經過自建樁基地和大量工程樁驗證優化。智能判讀首波聲時、波幅，實時顯示，測試結果一目了然；

• 收、發互換一體式徑向換能器，配合前置放大技術，采樣波形清晰可見 ；

• 測試過程中，可任意回放、覆蓋、刪除已存測點波形；也可手動調整聲時線，避免誤判，操作簡單實用；

• 最大提升速度可達 1m/s，整樁缺陷范圍及具體位置判斷實時顯示；

• 配備可獨立充電鋰電池，徒手拆卸靈活更換，方便長時間檢測。創新散熱設計，高溫工況下，檢測不停機；

• 高強度工程塑料機殼，大面積包膠工藝，手感好，防跌落磕碰；

• 支持U 盤轉存數據，可通過 U 盤或無線網絡進行機內軟件升級；

• 專業的數據處理分析軟件，功能強大，可以快速對檢測數據進行分析后生成檢測報告，并能便捷導出。

依據標準

• JGJ 106-2014 《建筑基樁檢測技術規范》

• TB 10218-2019 《鐵路工程基樁檢測技術規范》

• JTG/T 3512-2020 《公路工程基樁檢測技術規程》

• JTS 240-2020 《水運工程基樁試驗檢測技術規范》

• SL/T 352-2020 《水工混凝土試驗規程》

• JTS 237-2017 《水運工程地基基礎試驗檢測技術規程》

• JTS 239-2015 《水運工程混凝土結構實體檢測技術規程》

• DG/TJ 08-218-2017 《建筑地基與基樁檢測技術規程》

• DBJ/T 15-60-2019 《建筑地基基礎檢測規范》

• T/CECS 21-2024《超聲法檢測混凝土缺陷技術規程》

• T/CECS 02-2020 《超聲回彈綜合法檢測混凝土強度技術規程》

• 各省市地方超聲回彈規程

技術指標

• 操作系統 ： Android

• 主控形式： A53 四核嵌入式處理器，主頻 1.6GHz，內存 2GB

• 顯示方式： 12.1 寸彩色液晶屏（1024x768）

• 儲存模式： 32G 電子硬盤

• 深度計數方式： 自動計數

• 采樣間隔： 0.025μs ~ 2000μs多檔可選

• 聲時測量范圍： 0 ~ 8192000μs

• 發射電壓： 125V、250V、500V、1000V多檔可選

• 采樣長度： 512點 ～ 4096點多檔可選

• 增益范圍： 0 ~ 170dB

• 增益精度： 0.5dB

• 通道數： 五通道

• 一次提升測試剖面： 8/10

• 最大提升速度：60m/min

• 計數方式： 雙向計數

• 發射脈寬： 0.1-100μs

• 頻帶寬度： 1 ~ 500kHz

• 聲幅準確度： ≤3%

• 聲時準確度： ≤0.5%

• 聲時測讀精度： 0.025μs

• 接收靈敏度： ≤10μv

• 道間串?dāng)_： ≤1/400

• 數據導出： USB

• 數據上傳模式： WIFI、4G

• 實時定位： 內置 4G 模塊，支持實時定位

• 工作溫度： -20℃ ~ 60℃

• 供電模式： 可拆卸鋰電池,工作大于 8h

• 測點間距： 1 ~ 25cm

• 最小測點距離： 5cm

• 外形尺寸： 340× 256×58mm

• 重量： 3.5kg
