應用領域

• 1.裝配式建筑灌漿套筒連接質量檢測

• 灌漿飽滿度檢測

• 鋼筋插入（錨固）長度測量

• 2.既有建筑結構檢測（房屋體檢）

• 墻、柱、梁、樓板內部鋼筋直徑檢測

• 結構內部缺陷檢測

檢測原理

• 當X射線穿透被測物時，射線在穿過物體時強度會發生衰減。射線衰減的程度除了與射線的能量相關外，還直接與被測物的性質、厚度、密度等相關，采用 DR 平板探測器記錄下透射射線的強度，就可以得到套筒內部的投影圖像。通過專業處理軟件，定量檢測出套筒灌漿的飽滿程度，套筒內的鋼筋插入長度。

功能特點

• 開機進行全面的軟硬件自診斷，可診斷出有故障的器件；

• 抗干擾性強，適用野外無電源，用發電機供電工作；

• 利用按鍵可以迅速準確地選擇曝光參數，操作十分簡單；

• 具有延時啟動高壓的功能，便于操作者撤離危險區域；

• 高壓緩升緩降，可有效地保護 X射線發生器；

• 自動控制按 1:1 方式工作與休息，最長連續曝光時間為 5.0 分鐘；

• 保護措施齊全，具有過 KV、過 mA、欠 mA、過流、超溫以及聲光報警，防止機器意外損壞；

• 可以選擇訓機操作，有效防止 X射線發生器意外損壞；

• 設有安全鎖(門開關)，有效的防止誤操作；

• 結構設計更加牢固輕巧，更便于現場操作。

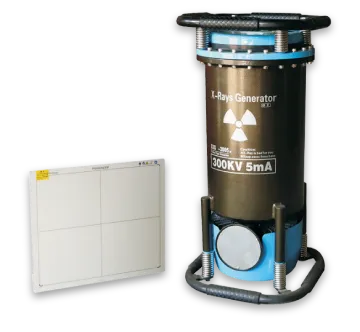

• X射線機

• 控制器采用微電腦抗干擾設計、精度高、穩定性好、小型化、體積更小、重量更輕；

• 性能穩定、穿透力強；

• 控制器為通用型控制器，兼容性強，可配帶國內各型發生器 (1005-3505)；

• 連接電纜采用德國全進口超小型軟線纜，具有線徑小、重量輕、柔韌性強、導電好等特性；

• 輸入電壓寬容性高、適用發電機，電流電壓緩升緩降。

• 數字成像板

• 無線卡片式平板探測器，可配 2 塊電池替換；

• 性能穩定、穿透力強；

• 穩定可靠的 AED 控制，成像所需要脈沖發射時間 1~2 秒；

• 150um 像素尺寸，16 位 ADC 高清圖像細節；

• 更好的圖像細節和更低的曝光劑量；

• 智能工作流程，高續航能力；

• 支持 2.4GHz 和 5GHz 無線傳輸；

• 全面屏，重量只有 3.5kg。

依據標準

• JGJ/T 485-2019 《裝配式住宅建筑檢測技術標準》

• DB32/T 3754-2020 《裝配整體式混凝土結構檢測技術規程》

• T/CECS 1189-2022 《裝配式混凝土結構檢測標準》

• 《射線法檢測結構內部鋼筋及缺陷技術規程》 (在編)
