應用領域

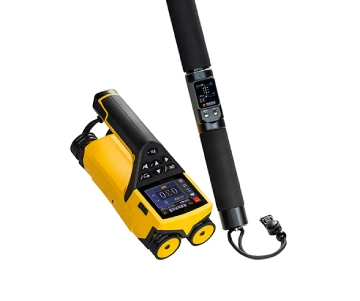

• HC-GY71S 一體式鋼筋掃描儀，是一種便攜式智能無損檢測設備，用于檢測鋼筋混凝土結構施工質量，能夠在墻體、隧道、橋梁等鋼筋混凝土結構中檢測鋼筋保護層厚度，定位鋼筋位置、走向及分布情況，還可對非磁性和非導電介質中的磁性體及導電體進行檢測。

功能特點

• 高分辨彩色觸摸屏，支持全屏觸控交互操作，使用便捷效率更高；

• 鋼筋保護層厚度、鋼筋位置及間距同屏顯示，支持厚度值是否滿足設計值自動辨別；

• 創新同步顯示器，遠程操控主機并實時同步數據，避免攀高摔傷意外，檢測更加高效安全；

• 優化波形掃描模式鋼筋判斷算法，提升密集鋼筋識別能力，保護層厚度值更加有效；

• 厚度檢測模式升級，保護層精度至 0.1mm，支持左右雙路 AD值提示，中心自動判讀；

• 內置藍牙芯片，連接海創數據平臺APP使用，實現檢測數據實時上傳；

• 水平和垂直激光定位，實時顯示鋼筋位置及相鄰鋼筋中心線，瞄準框及指示燈多重提醒，方便鋼筋定位及鉆孔取芯；

• 支持多種檢測模式適合不同的特殊測量環境，包括避箍筋檢測、反向修正檢測、反向取值檢測、凹面檢測和凸面檢測；

• JGJ 檢測自動生成現場測點縮略圖，自定義檢測順序；

• 支持遠程儀器軟件升級，享受便捷服務支持，PC 端軟件免驅動安裝，數據處理及報告生成輕松完成。

依據標準

• GB 50010-2010 《混凝土結構設計規范》（2024版）

• GB 50204-2015 《混凝土結構工程施工質量驗收規范》

• GB/T 50344-2019 《建筑結構檢測技術標準》

• GB/T 50784-2013 《混凝土結構現場檢測技術標準》

• JGJ/T 152-2019 《混凝土中鋼筋檢測技術規程》

• DB11/T 365-2016 《鋼筋保護層厚度和鋼筋直徑檢測技術規程》

• JJF 1224-2009 《鋼筋保護層、樓板厚度測量儀校準規范》

• JTG/T J21-2011 《公路橋梁承載能力檢測評定規程》

技術指標

• 鋼筋直徑設置范圍（mm）： Φ6 ~ Φ50

• 量程（mm）： 第一量程：1~120； 第二量程：5~210

• 保護層厚度最大允許誤差： ±1（mm）：1~80； ±2（mm）：81~120； ±4（mm）：121~210

• 直徑估測適用范圍（mm）： Φ6 ~ Φ50

• 直徑估測最大誤差（規格）： ±1規格

• 屏幕尺寸： 2.8 寸彩色液晶屏(320x240像素)

• 存儲數量： 2500 個構件

• 供電方式： 大容量鋰電池（2塊）

• 操作方式： 電容觸屏+按鍵

• 儀器尺寸： 96mm * 92mm * 211.5mm

• 儀器重量： 560g

• 實時上傳： 支持

• 激光指示： 4 向激光

•


• 同步顯示器功能參數

• 屏幕尺寸：1.3 寸彩色液晶屏(240*240像素)

• 傳輸距離：15m

• 操作方式：按鍵

• 通訊方式：藍牙

• 工作時長：大于23小時
