應用領域

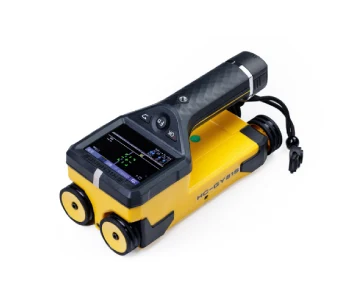

• HC-GY81 / GY81S一體式鋼筋掃描儀，是一種便攜式智能無損檢測設備，用于檢測鋼筋混凝土結構內部鋼筋位置、鋼筋保護層厚度、鋼筋走向及分布情況，還可對非磁性和非導電介質中的磁性體及導電體進行檢測。
  (注：兩個型號產品區別，GY81S 配置同屏顯示器)

功能特點

• 高質感外觀，3.2 寸高分辨率彩色液晶屏，配有電容觸摸屏，全新UI設計，搭配兩種主題，人機交互更加友好；

• 1.54 寸全新同步顯示器，配有電容觸摸屏，無線操控，無需攀高使檢測更加安全高效（僅 HC-GY81S 支持）；

• 內置全網通4G模塊和SIM卡，支持實時定位，儀器數據直接上傳至服務器；

• 內置溫度傳感器，感知檢測環境溫度變化，智能提示標定，使檢測數據更準確；

• 優化各種掃描模式下的鋼筋判定算法，鋼筋定位更加準確；

• 厚度檢測模式保護層精度至 0.1mm，支持左右雙路 AD 值提示，中心自動判讀；

• JGJ 檢測功能，實現單點復測，自動生成現場測點縮略圖，自定義檢測順序，滿足檢測規程測試需求；

• 新增區塊檢測模式，上位機可生成三維模型；

• 內置低功耗藍牙芯片，連接海創數據平臺 APP ，實現檢測數據實時上傳；

• 大容量存儲空間，可存儲10000構件 /5,500,000測點；

• PC 端支持藍牙讀數，數據讀取更加便捷，可減少主機USB口損耗，延長壽命；

• 專業的檢測數據處理分析軟件，數據分析處理、打印導出報告輕松完成。

依據標準

• GB 50010-2010 《混凝土結構設計規范》（2024版）

• GB 50204-2015 《混凝土結構工程施工質量驗收規范》

• GB/T 50344-2019 《建筑結構檢測技術標準》

• GB/T 50784-2013 《混凝土結構現場檢測技術標準》

• JGJ/T 152-2019 《混凝土中鋼筋檢測技術規程》

• DB11/T 365-2016 《鋼筋保護層厚度和鋼筋直徑檢測技術規程》

• JJF 1224-2009 《鋼筋保護層、樓板厚度測量儀校準規范》

• JTG/T J21-2011 《公路橋梁承載能力檢測評定規程》

技術指標

• 鋼筋直徑設置范圍（mm）： Φ6 ~ Φ50

• 量程（mm）： 第一量程：1 ~ 120； 第二量程：5 ~ 220

• 保護層厚度測量最大允許誤差(mm)： ±1：1 ~ 80； ±2：81 ~ 120； ±4：121 ~ 220

• 直徑估測模式： 有

• 數據傳輸模式： USB線傳輸、PC藍牙讀數

• 供電方式： 充電18650鋰電池，工作時長≥24h

• 屏幕尺寸： 3.2寸彩色液晶屏(320x240像素)

• 存儲數量： 10000構件 / 5,500,000測點 / 波形模式累計可存5500米

• 儀器尺寸（mm）： 206.7 * 94 * 97.88

• 儀器重量： 616g

• 實時上傳： 支持

• 激光指示： 4 向激光

• 環境溫度檢測： 內置溫度傳感器，感知環境溫度變化，智能提示標定

• 4G上傳： 有

•


• 同屏顯示器參數

• 屏幕尺寸： 1.54寸彩色液晶屏（240*240像素)

• 傳輸距離： 10 m

• 操作方式： 觸摸+按鍵

• 通訊方式： 藍牙 5.2

• 工作時長： 大于 24 小時

• 充電時間： 4 小時
