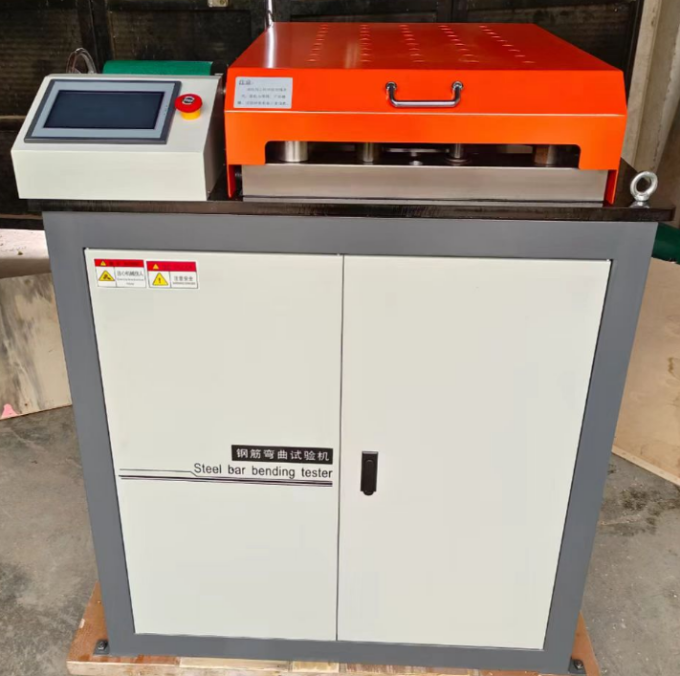

航天科宇 GW-40B型反向彎曲試驗機 廣州建設工程質量檢測儀器

鋼筋彎曲試驗機是對鋼筋進行冷彎試驗和平面、反面彎曲試驗的專業設備。其主要技術參數符合GB/T1499.2-2018《鋼筋混凝土用鋼管第2部分：熱軋帶肋鋼筋》和YB/T5126-2003《鋼筋平面反向彎曲試驗方案》以及ISO10065：1900中有關冷彎試驗和平面反向彎曲試驗的規定和要求。此設備是鋼廠和建筑單位檢驗鋼管的彎曲性能的理想試驗設備。

鋼筋彎曲試驗機具有結構緊湊、操作簡單，彎曲角度顯示直觀，容易維修，運行平穩、安全、噪聲低等特點。

方案描述

本試驗機的工作原理：采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當時驗機工作盤轉至所設定的角度時，經邏輯電路控制，使制動電機斷電停止轉動。

安裝

   在穩定的基礎上安裝，其水平面度誤差應不大于0.5/1000；

   供電電源白色為零線應為三相四線制，50Hz、380V電源。

結構簡介

   此鋼筋彎曲試驗機由以下部分組成：

   1、機架；2、工作臺；3、工作盤；4、壓緊裝置；5、擺線針輪減速機（包括制動電機）；6、電氣部分；7、附件部分

技術參數

彎曲鋼筋最大直徑：Φ4-Φ44mm

正向彎曲角度0-180°內任意設定

反向彎曲角度0-180°內任意設定

工作盤轉速≤20°/S

輥心距離165mm

工作盤直徑∮580mm

電動機功率1.5kw

機器外形尺寸1000×750×1200（mm）

機器重量1000kg
