測量儀表連接使用方法
1.1 電源安全要點
UTC-92精密數字測量儀內置高容量4000mAh的鋰電池，使用時可無需外接電源線。當使用內置鋰電池SOC降低到5%以下時（屏幕有提醒）需要及時外接電源適配器進行充電，充電過程可同時支持儀表使用。本產品出廠時已標配有一套12V DC直流電源適配器，電源適配器外接的電源插頭要求具有良好接地的三芯電源插座，其輸入電源電壓范圍100~240VAC@50-60Hz。
1.2儀表連接
UTC92儀表與應變傳感器連接方法如下：
接口形式【九針母插座】
| 引腳 | 名稱 | 引腳說明 | 六線制傳感器連接法 | 四線制傳感器連接法 |
| 1 | EX- | 供橋電壓輸出- | 連接傳感器供橋輸入- | 1腳和2腳連接后連接傳感器供橋輸入- |
| 2 | SN- | 供橋感應輸入- | 連接傳感器感應輸出- |
| 3 | NC | 空閑 | 空閑 | 空閑 |
| 4 | SN+ | 供橋感應輸入+ | 連接傳感器感應輸出+ | 4腳與5腳連接后連接傳感器供橋輸入+ |
| 5 | EX+ | 供橋電壓輸出+ | 連接傳感器供橋輸入+ |
| 6 | SIG- | 傳感器信號輸入- | 連接傳感器信號輸出- | 連接傳感器信號輸出- |
| 7 | SHD | 屏蔽 | 7腳與8腳連接后連接傳感器屏蔽端 | 7腳與8腳連接后連接傳感器屏蔽端 |
| 8 | SHD | 屏蔽 |
| 9 | SIG+ | 傳感器信號輸入+ | 連接傳感器信號輸出+ | 連接傳感器信號輸出+ |

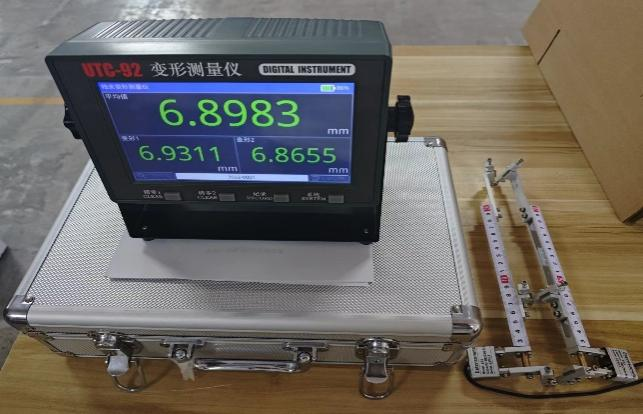

第二章用途及適用范圍2.1用途:UTC-92 型殘余變形測量儀主要適用于鋼筋機械連接接頭的殘余變形測量和其它需要兩路變形測量的場合。系統由高精度 A/D 轉換器、彩色觸摸屏顯示等部分組成，與高精度電子引伸計配套使用，可實時顯示兩路變形及平均值。2.2適用范圍:| 標準滿足:《JGJ107-2016鋼筋機械連接技術規程》 |
| 測量鋼筋直徑 | Φ5~Φ50 |
| 顯示分辨率 | 0.003 |
| 精度等級 | 0.5級 |
| 額定工作電壓 | -220V士10% 50HZ |
| 非線性重復性誤差 | <土0.5% |
