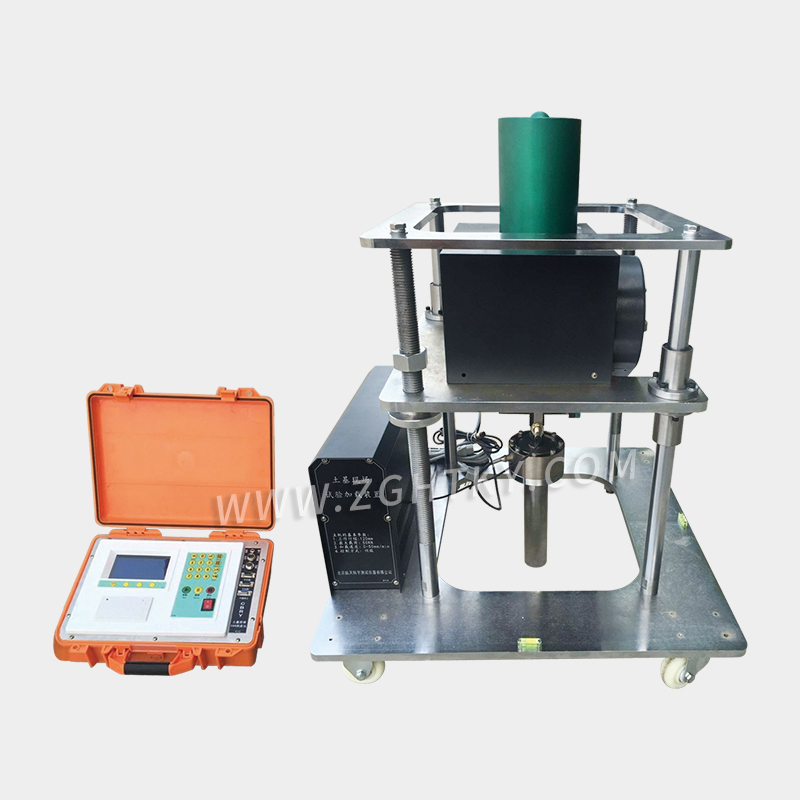

圖示-(XHTY型土基現場回彈模量試驗儀)圖片
XHTY型土基現場回彈模量試驗儀
產品介紹：
土基現場 CBR 測定儀是利用后軸承重不小于60KN 的載重汽車，用千斤頂進行加荷，通過貫入桿測的貫入量及測力計測得的載荷重量，計算出土基現場的 CBR 值的儀器。本儀器根據 JTJ059－95《公路路基路面現場測試規程》而設計制造，適用于公路現場測定各種土基材料的現場，通過貫入桿測得貫入量及測力計測得的載荷重量，計算土基現場的 CBR 值。
產品特點：
采用高速 CPU 設計，大屏幕（240×128 點陣）LCD中文圖形液晶顯示，采用模擬數字分離設計，高速采樣CPU數據采樣，jing度高。友好的人機交互界面，以及 PC 機軟件的實時連接控制，使得試驗過程更加簡單快捷。
技術參數：
機械部分：
1、儀器zui大額定載荷：50KN
2、電動機規格：220V、1.5KW、2000r/min 進口伺服電機
3、機動速度：1.00mm/min-默認1.00-1.30 mm/min 連續可調
電控部分：
1．壓力傳感器量程：壓力通道 1： 50KN(5T)
2．分辨率：0.001KN
3．壓力jing度：0.5%
4．位移數顯千分尺(雙通道)量程：25mm
5．位移數顯千分尺分辨率：25mm：0.001mm
6．位移數顯千分尺jing度： 0.1%
7．電源輸入：220V±10％
8．整機功耗(控制系統)：20W(Max)
