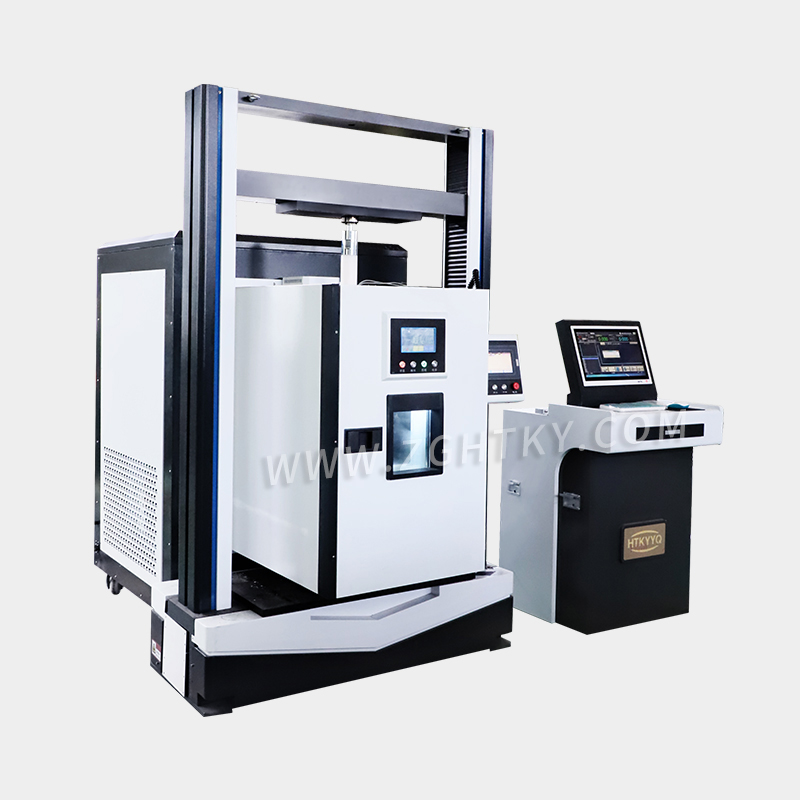

圖示-(KDD-03A瀝青混合料低溫凍斷系統)圖片
產品概述
瀝青混合料的低溫開裂是瀝青路面破壞的主要形式之一，用于研究和評價瀝青混合料低溫抗裂性能的方法之一便是低溫約束凍斷試驗（即約束試件溫度應力試驗 TSRST）。本產品即是基于《水工瀝青混凝土試驗規程DL/T 5362-2018》的TSRST 試驗的專用設備。該設備采用了伺服傳動系統，配合高jing度高效率的機械傳動系統和電控技術，配有能低至-50 度的低溫環境箱，zhuan門用于混合料低溫凍斷試驗，適用于水力，公路等相關科研機構。
產品特點
●環境箱采用了jin口高效復疊式制冷機組，180mm 厚度的發泡保溫層，并且安裝了獨立運作的觸摸屏溫度控制器，可以達到1 小時內50℃的降溫速率。
●環境箱和主機分離設計，基于導軌的滾輪移動方式，不用時可以移出。
●配置高jing度 LVDT 位移傳感器，電路和敏感元件分離設計，可以杜絕環境溫度對傳感器輸出數據造成的漂移。
●基于軟件閉環的機架變形自動補償技術，消除傳力桿低溫變形對夾具的影響。
●一個安裝于主機側邊的 7 英寸真彩色觸摸液晶屏，可以在試驗時快捷操作。
●符合人體站立操作的測控柜，帶有鍵盤和鼠標操作平臺。
●主控電腦為 19 寸 Windows 工業平板電腦，內置我司自主研發的zhuan用凍斷試驗軟件，可以完成斷裂溫度，斷裂強度，溫度應力曲線斜率的計算和顯示。
●標配zhuan用的極低收縮系數拉伸夾具，符合規范要求的試件尺寸（40*40*220mm）。該夾具采用了低收縮系數的殷鋼材質制造，其收縮系數滿足在不需要額外校準的情況下滿足本試驗要求。
技術參數
1、主機zui大軸向載荷：10KN (配置在載荷通道1)
2、主機升降速度：0-10mm/min (伺服無級調速)
3、主機兩柱有效空間：1000mm; 有效行程：1200mm
4、壓力傳感器配置(標配1只):10KN, 分辨率：0.001KN, 準確度：0.5%
5、位移傳感器(標配2只):2mm, 分辨率：0.001mm, 準確度：0.5%
6、溫度顯示jing度：0.2℃
7、溫度控制范圍：-50~40℃
8、降溫速率：0-50℃/h
9、輸入電源：AC220V/50HZ,3.5KW (含環境箱的峰值功率)
10、主機尺寸：1500×600×2300mm (長×寬×高);
重量：850kg
11、環境箱尺寸：1960×1200×1800mm (長×寬×高); 重量：610kg
12、 測控柜尺寸：910×750×1460mm (長×寬×高);
重量：60kg
