武漢巖海 RS-TV02鉆孔電視成像儀 廣州建設工程質量檢測儀器

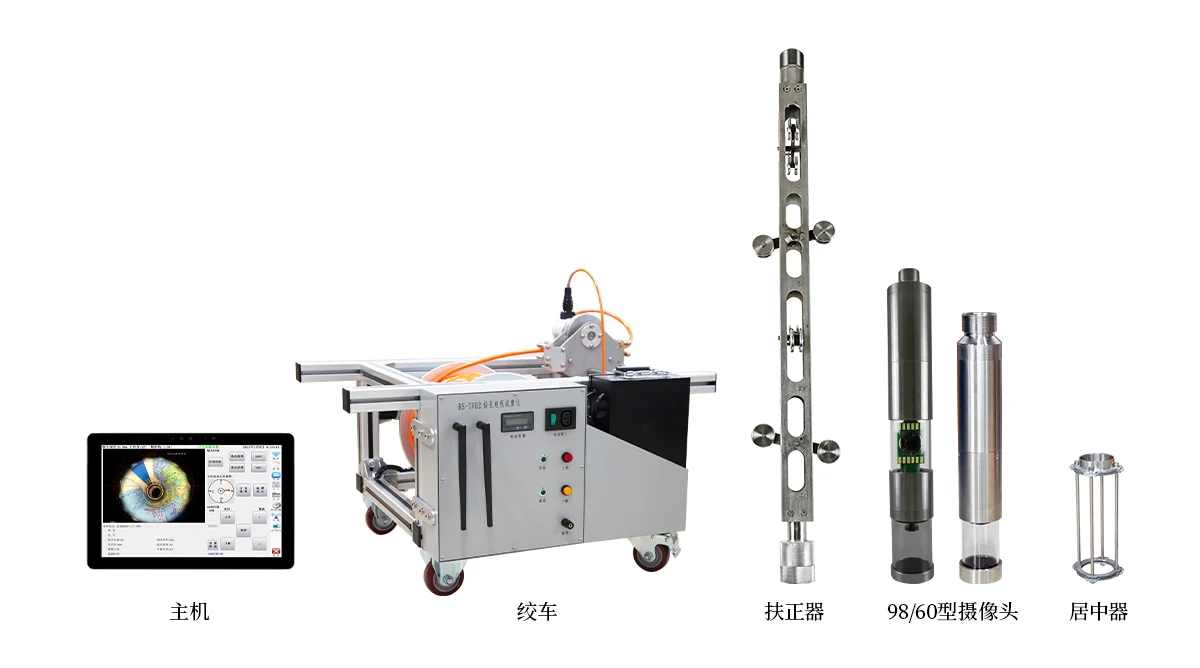

RS-TV02鉆孔電視成像儀

樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度；

檢測鉆孔垂直度隨深度的變化，了解鉆孔傾斜的方位；

觀測預應力管樁樁內的各種異常和缺陷, 查看接頭情況，定量分析樁身質量：破碎面積，斷裂及裂縫位置、長度、寬度及走向等；

觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖；

觀察地下管道內容物，定量分析管道質量：破碎面積，斷裂及裂隙位置、長度、寬度及走向等；

產品介紹

現場邊采集邊保存，采集完成后進行圖像拼接，可顯示平面展開圖

采用“所視即所得”的模式，圖像顯示與打印結果完全一致

采用不銹鋼探頭外殼，鋼化玻璃鏡頭罩，300米防水、防霧

采用進口定制海洋電纜，防拉防扭，耐磨耐腐蝕

采用數字高清攝像頭，成像清晰度可達到1440p

配備高精度扶正器，在錄制視頻同時，實時顯示當前深度、垂直度和方位角等

主機平板通過無線方式操控絞車，無線操控距離可達30m

高集成度、輕便絞車，現場不需繁瑣接線，即插即用

采用交流或直流供電，靈活切換，有效保障現場測試時間

98型攝像鏡頭具有雙攝像機模式，側面鏡頭支持連續變焦、360°旋轉拍攝圖片，能實時、清晰地觀察孔壁信號輸出圖片以及視頻

相關規范

《基樁孔內攝像檢測技術規程》（T/CECS 253-2022）

《浙江省基樁完整性檢測技術規程》（DB 33/T1127-2016）

《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
